    Es gibt ja so ca. 70000 Versuche ein Bartop Kit zu bauen. Ich habe aber noch keines entdeckt, dass ein austauschbares Controll Panel (CPO) hat. Ich verwende für dieses System 3 Schichten


    - Acryl - Zur Abdeckung des Artwork und ein angenehme Oberfläche
    - Metallplatte - Befestigung von Stick und Buttons
    - Holzplatte - Stütze und Rahmen für den Metall-Acryl-Verbund


    Bei anderen Bartops habe ich bisher nur gesehen, dass die Buttons direkt in das Stützholz eingeklebt werden. Ein späterer Wechsel des Buttonslayout wird dadurch unmöglich. Die Montage von Buttons und Sticks muss später direkt am Bartop erfolgen und ist frickelei ohne Ende.


    Durch meinen Ansatz kann die Montage und Verkabelung bequem am Werkstück selber erfolgen. Acryl-Metallplatte werden später in das Bartop eingesetzt.

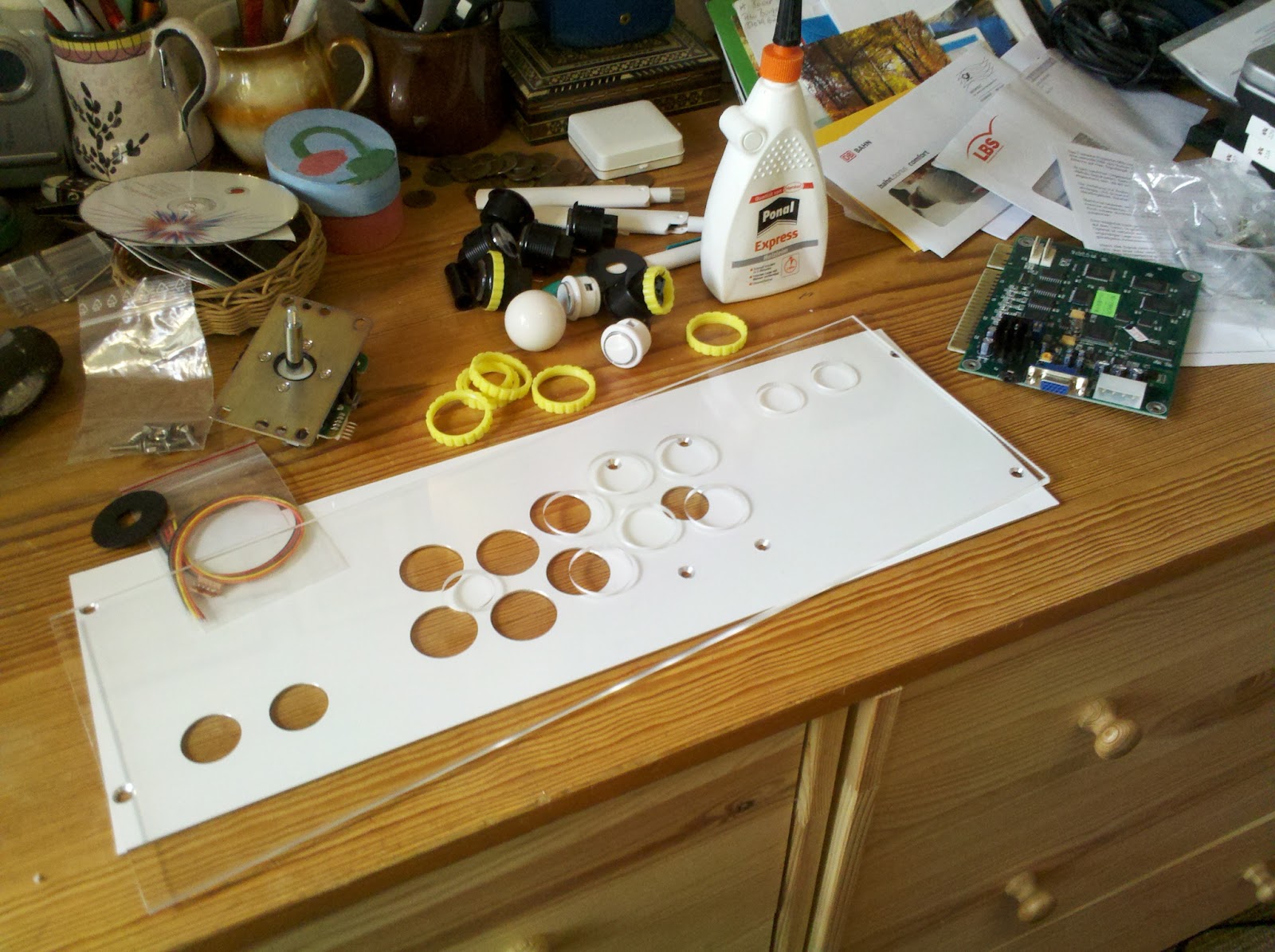

    In diesem Bild sieht man das Stützholz plus Verschraubung mit dem CPO.


    Mein Plan ist es verschiedene Acryl-Metallplatten anzubieten, die verschiedene Buttonlayouts und auch verschiedene Sticks und Buttondurchmesser aufnehmen können.


    Was haltet ihr davon?

    Ich finde die Idee klasse, ein einfach zu wechselndes CP zu verbauen. Allerdings habe ich die Befürchtung, dass bei einem häufigen Wechsel mit der Zeit die Verschraubung im Stützholz ausleiern könnte.
    Vielleicht kann man das ganze ja so umsetzen wie bspw. beim Quadro: auf der linken Seite wird das CP mittels Winkelblech "eingehakt", rechts mittels Schloss.

    [quote='tilles','http://www.arcadezentrum.com/forum/index.php?thread/&postID=179193#post179193'] Allerdings habe ich die Befürchtung, dass bei einem häufigen Wechsel mit der Zeit die Verschraubung im Stützholz ausleiern könnte.[QUOTE]
    Kann man umgehen, indem man "Holzschraube mit Metalschraubeninnengewinde" verwendet:
    [ATTACH=CONFIG]21957[/ATTACH]

    Die gibt es auch in Messing... habe ich schon eingesetzt, um meine Dampfmaschinen auf schönen Holzplatten zu fixieren.
    Die dreht man übrigens vorteilhaft mittels einer passenden, in den Bohrständer eingespannten Schraube ein, weil der Schraubendreher den ömmeligen Schlitz gerne vermurxt und man die Dinger euch nur mit Bohrständer wirklich gerade hineinbekommt!


    Grüßle,
    Mike McBike

    Hey, genau die Dinger habe ich verwendet. Das sind Eindrehmuttern. Beim nächsten Bau würde ich aber keine Eindrehmuttern, sondern einfach Schraube und Flügelmutter mit Scheibe von unten verwenden.


    Das Rausdrehen dieser Eindrehmuttern lässt sich aber durch teilweise einfräsen gegen die Drehrichtung und Leimen verhinden.


    - - - Aktualisiert - - -


    Zitat von mikemcbike

    Die gibt es auch in Messing... habe ich schon eingesetzt, um meine Dampfmaschinen auf schönen Holzplatten zu fixieren.
    Die dreht man übrigens vorteilhaft mittels einer passenden, in den Bohrständer eingespannten Schraube ein, weil der Schraubendreher den ömmeligen Schlitz gerne vermurxt und man die Dinger euch nur mit Bohrständer wirklich gerade hineinbekommt!


    DANKEDANKE. :))


    Super Tipp, ich brech mir immer einen ab.

    Wie sieht denn mittlerweile dein Status aus? Ist's schon serienreif? Bin gespannt, entweder kommt da ein Mini itx rein oder ne multiplatine die was taugt. Oder habt ihr ne andere Idee?

    Magnum 2x 6 Player Button Layout mit RGB Led's, Bartop von Arcadeforge, V Pinball 46 Zoll 3Screen Setup



    Zwei Spieler Panel an Bartops ist wie ne Fußballmanschaft im Twingo durch die Gegend fahren. Es macht absolut keinen Sinn.

    ich halte ja normalerweise nicht so viel von cabs im midwaystyle mit überdimensionierten vorstehenden panels .. aber bei dem ein oder anderen bartop scheint mir das die einzig praktikable 2p lösung zu sein .

    Ich glaube ja, dass es das Design hergibt, wenn man das einzig und alleine streckt. Wies dann aussieht oder ob man dann in die Arcadehölle kommt, das ist eine andere Geschichte. Kommt mal auf den Zettel.
    Die Link Geschichte finde ich aber viel interessanter. Ein USB Port kann man hinten für die Bedienelemente abzweigen. Auch ein VGA oder allg. eine Bildschirmanzeigeschnittstelle kann man nach aussen legen. Dann könnte man mit zwei Bartops zusammen spielen. Gibt es eigentlich sowas wie VGA Splitter?




    Aktueller Stand ist die Fertigung von Seriennummer 0000. Wenn SN0000 sauber ist, komplett aufgebaut und getestet ist, dann gibt es weitere Schritte. Ich werde keine halben Sachen raushauen und mir die Zeit nehmen, die ich brauche.
