Jamma Adapter Serie

bencao74 · 28. September 2011

Moin,

da meine Sammlung wächst habe ich das Projekt Jamma Adapter in Angriff genommen. Der erste Streich ist ein unique Pinout, nämlich das für 1942.

1942 Jamma Adapter

-------------------------------------------------------------------------------------------

Capcom Classics Jamma Adapter

Name

Year

Notes

--------------------------------------------------------------------------------------
Jamma Adapter für Tekhan Conversion Class

[TABLE='class: cms_table']

[tr]

[td]

Name

[/td]

[td]

Year

[/td]

[td]

Notes

[/td]

[/tr]

[TR='bgcolor: #E2E2E2']

[td]

Guzzler

[/td]

[td]

1983

[/td]

[td]

Game Specific Pinout Available

[/td]

[/TR]
[TR='bgcolor: #FFFFFF']

[td]

Senjyo

[/td]

[td]

1983

[/td]

[td]

Game Specific Pinout Available

[/td]

[/TR]
[TR='bgcolor: #E2E2E2']

[td]

Space Tank

[/td]

[td]

1983

[/td]

[td][/td]

[/TR]
[TR='bgcolor: #FFFFFF']

[td]

Bomb Jack

[/td]

[td]

1984

[/td]

[td]

Game Specific Pinout Available

[/td]

[/TR]
[TR='bgcolor: #E2E2E2']

[td]

Star Force

[/td]

[td]

1984

[/td]

[td]

Game Specific Pinout Available

[/td]

[/TR]
[TR='bgcolor: #FFFFFF']

[td]

Gridiron Fight

[/td]

[td]

1985

[/td]

[td][/td]

[/TR]
[TR='bgcolor: #E2E2E2']

[td]

Lovely Poker

[/td]

[td]

1985

[/td]

[td][/td]

[/TR]
[TR='bgcolor: #FFFFFF']

[td]

Mega Force

[/td]

[td]

1985

[/td]

[td][/td]

[/TR]
[TR='bgcolor: #E2E2E2']

[td]

Pontoon

[/td]

[td]

1985

[/td]

[td][/td]

[/TR]
[TR='bgcolor: #FFFFFF']

[td]

Tank Busters

[/td]

[td]

1985

[/td]

[td]

Game Specific Pinout Available

[/td]

[/TR]
[TR='bgcolor: #E2E2E2']

[td]

Tehkan World Cup

[/td]

[td]

1985

[/td]

[td]

Game Specific Pinout Available

[/td]

[/TR]
[TR='bgcolor: #FFFFFF']

[td]

Argos No Senshi - Legendary Warrior

[/td]

[td]

1986

[/td]

[td][/td]

[/TR]
[TR='bgcolor: #E2E2E2']

[td]

Rygar

[/td]

[td]

1986

[/td]

[td]

Game Specific Pinout Available

[/td]

[/TR]
[TR='bgcolor: #FFFFFF']

[td]

Solomon's Key

[/td]

[td]

1986

[/td]

[td][/td]

[/TR]
[TR='bgcolor: #E2E2E2']

[td]

Tee'd Off

[/td]

[td]

1986

[/td]

[td][/td]

[/TR]
[/TABLE]

Dieser Adapter vereinfacht die Installation von Spielen mit Tekhan Pinout in Jamma Cabs oder MAK / Superguns.

Installationsprozedur

1. Autoamten ausschalten.
2. Schließe Adapter an die Platine an. Prüfe ob, das Spiel wirklich den Tekhan Pinout hat und die richtige Seite oben und unten angeschlossen wurde.
3. Schließe das Spiel mit Adapter an den Automaten an.
4. Schließe die RGB Verkabelung an.
5. Stelle den Jumper für Bomb Jack oder andere Spiele ein.
6. Automaten anstellen und Spielen.

Ich werde noch Fotos für die Installation nachreichen.

-----------------------------------------------------------------------
Erwerben kann man die Dinger hier

1942 Jamma Adapter

Capcom Classic

bencao74 · 28. September 2011

In Arbeit

Konami Classis Adapter
Sega System 8
Sega System 16

mac:mame · 28. September 2011

wow das ist wirklich sehr gut!!!

HIGHENDER · 28. September 2011

geil alter

sowas brauch ich für bombjack kömmt das noch?

bencao74 · 28. September 2011

Capcom Classic Conversion Class habe ich fertig und muss noch getestet werden. Die Schaltpläne und Layout für Konami Conversion sind fertig. Thekan Conversion Class (Bomb Jack, Rygar) wird auch noch kommen

HIGHENDER · 28. September 2011

sauber:D

el_bastardo · 28. September 2011

Nintendo wäre sehr interessant, vorallem wegen teil benötigtem Audio Amp und wegen InvertVideo

bencao74 · 29. September 2011

jo, der wäre wirklich interessant. Hat jemand ein schematic /Stromlaufdiagramm / Schaltplan?

bencao74 · 29. September 2011

Hmm, kann man beim InvertVideo DK nicht besser direkt auf den Board die Signale abfangen und digital invertieren? Ich würde vermuten besser als analog inverter...?

bencao74 · 30. September 2011

besten Dank für den sticky.

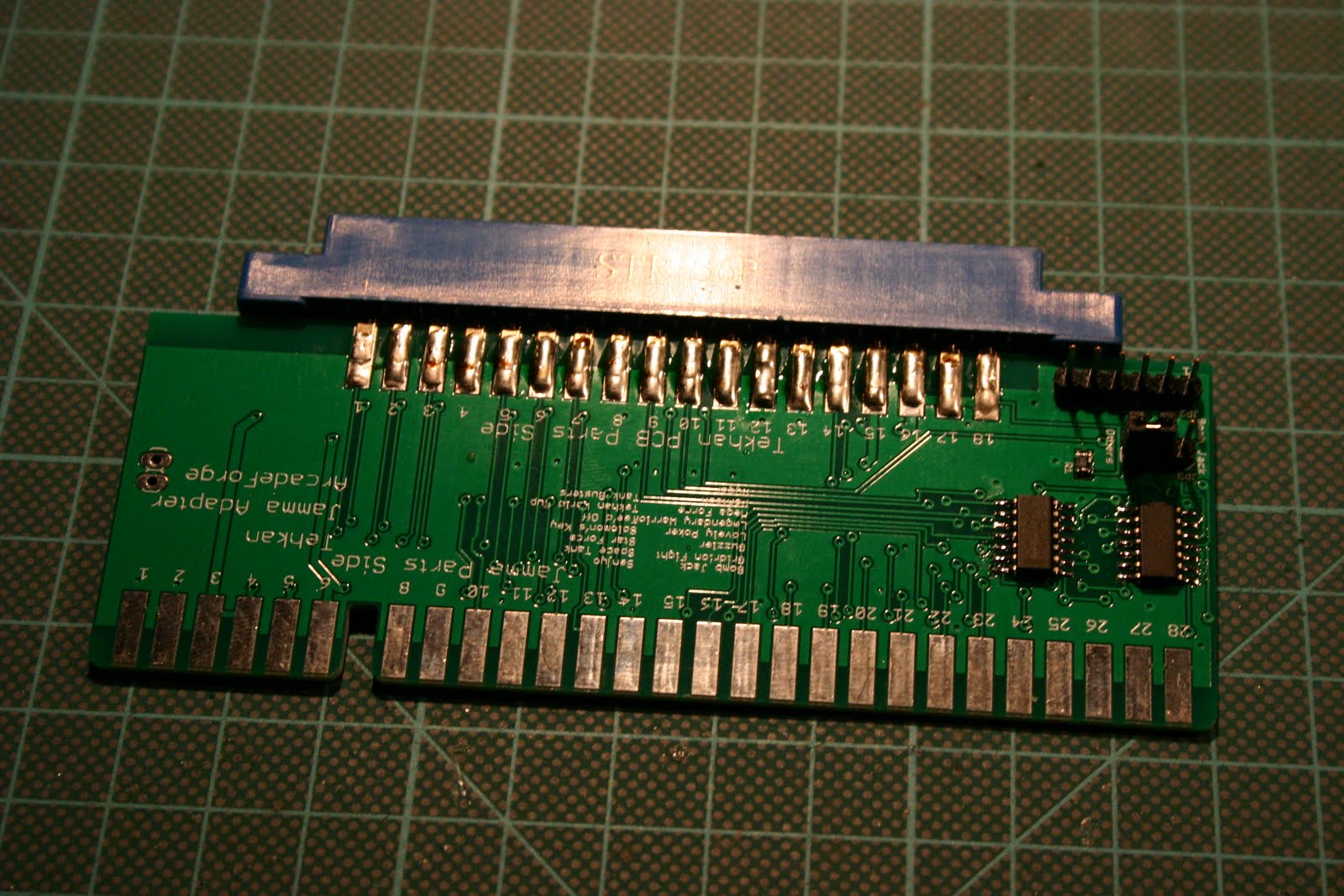

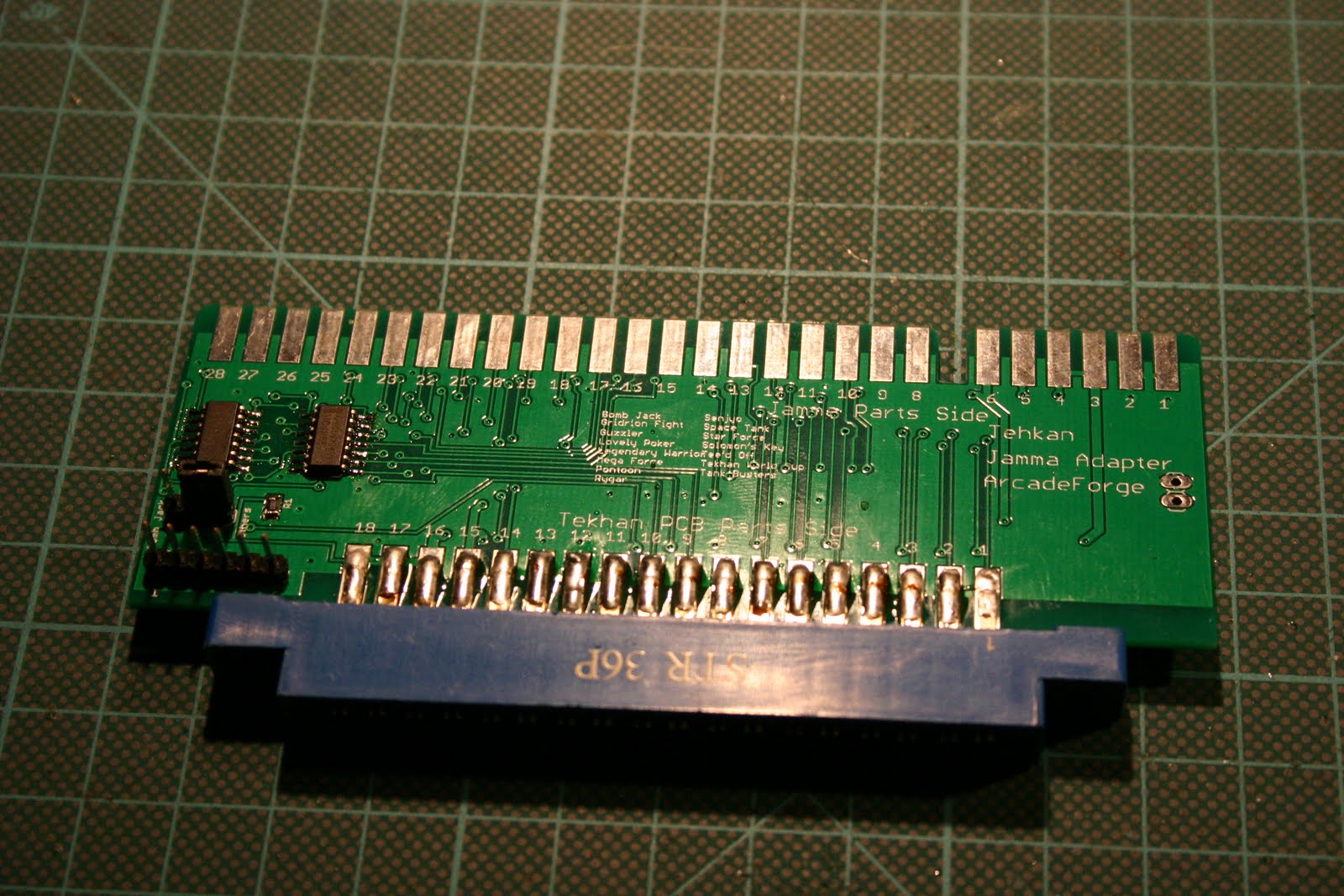

Das Layout für den Tekhan ist fertig. Das war komplizierter als ich dachte

Rygar und andere Spiele haben auf coin1, 2 und start1, 2 ein anderes Pinout als Bomb Jack. Hier habe ich einen Jumper eingebaut. So kann man zwischen Bomb Jack und andere Tekham Pinouts konfigurieren.

Rygar Pinout
Bomb Jack Pinout

Der extra Video Stecker ist links vom Platinenverbinder. Vielleicht spendiere ich noch zusätzliche Schraubklemmen.

Laut Klov werden folgende Spiele unterstützt

Die Liste muss nicht vollständig sein.

Code

Solder Side        |       Parts Side
           ------------------------+---------------------
                  2P  Right    | A | 1 |   2P  Left
                     2P  Up    | B | 2 |   2P  Down
                 2P  Attack    | C | 3 |   2P  Jump
                               | D | 4 |
                  1P  Right    | E | 5 |   1P  Left
                     1P  Up    | F | 6 |   1P  Down
                 1P  Attack    | H | 7 |   1P  Jump
                    Service    | J | 8 |   Reset
                  1P  Start    | K | 9 |   2P  Start
                   Coin (2)    | L | 10|   Coin (1)
                        GND    | M | 11|   GND
                        GND    | N | 12|   GND
                        GND    | P | 13|   GND
                    Speaker    | R | 14|   Speaker
                       +12V    | S | 15|   +12V
                        +5V    | T | 16|   +5V
                        +5V    | U | 17|   +5V
                        +5V    | V | 18|   +5V





                                   |   |
                                   | 1 |         Video Blue
                                   | 2 |         Video Green
        6 Pin Connector            | 3 |         Video Red
        On PCB (Video)             | 4 |         Video GND
                                   | 5 |         Video Sync
                                   | 6 |             N/C
                                   |   |

Alles anzeigen

bencao74 · 30. September 2011

Der Konami Classic ist auch fertig gelayoutet.

Name

Year

Notes

Code

Solder Side            |             Parts Side
   ________________________________|___________________________________
                               | A | 1 |             +12
             Speaker           | B | 2 |           Speaker
           2P  Button 2        | C | 3 |          2P  Button 1
           2P  Left            | D | 4 |          2P  Right
           1P  Start           | E | 5 |          2P  Start
           1P  Button 1        | F | 6 |          2P  Up
           1P  Button 2        | H | 7 |        Service Switch
           1P  Right           | J | 8 |          1P  Left
           1P  Up              | K | 9 |          2P  Down
           Coin  (1)           | L | 10|          Coin  (2)
           1P  Down            | M | 11|       Coin Counter  (1)
          1p  Button 3         | N | 12|       Coin Counter  (2)
          Video Green          | P | 13|        Video Blue
          Video Red            | R | 14|        Video Sync
                               | S | 15|        2P  Button 3
              GND              | T | 16|             GND
              GND              | U | 17|             GND
              +5               | V | 18|             +5

Alles anzeigen

-5V auf pin A gibt es nicht bei allen Spielen und kann nach Bedarf gejumpert werden.

bencao74 · 4. Oktober 2011

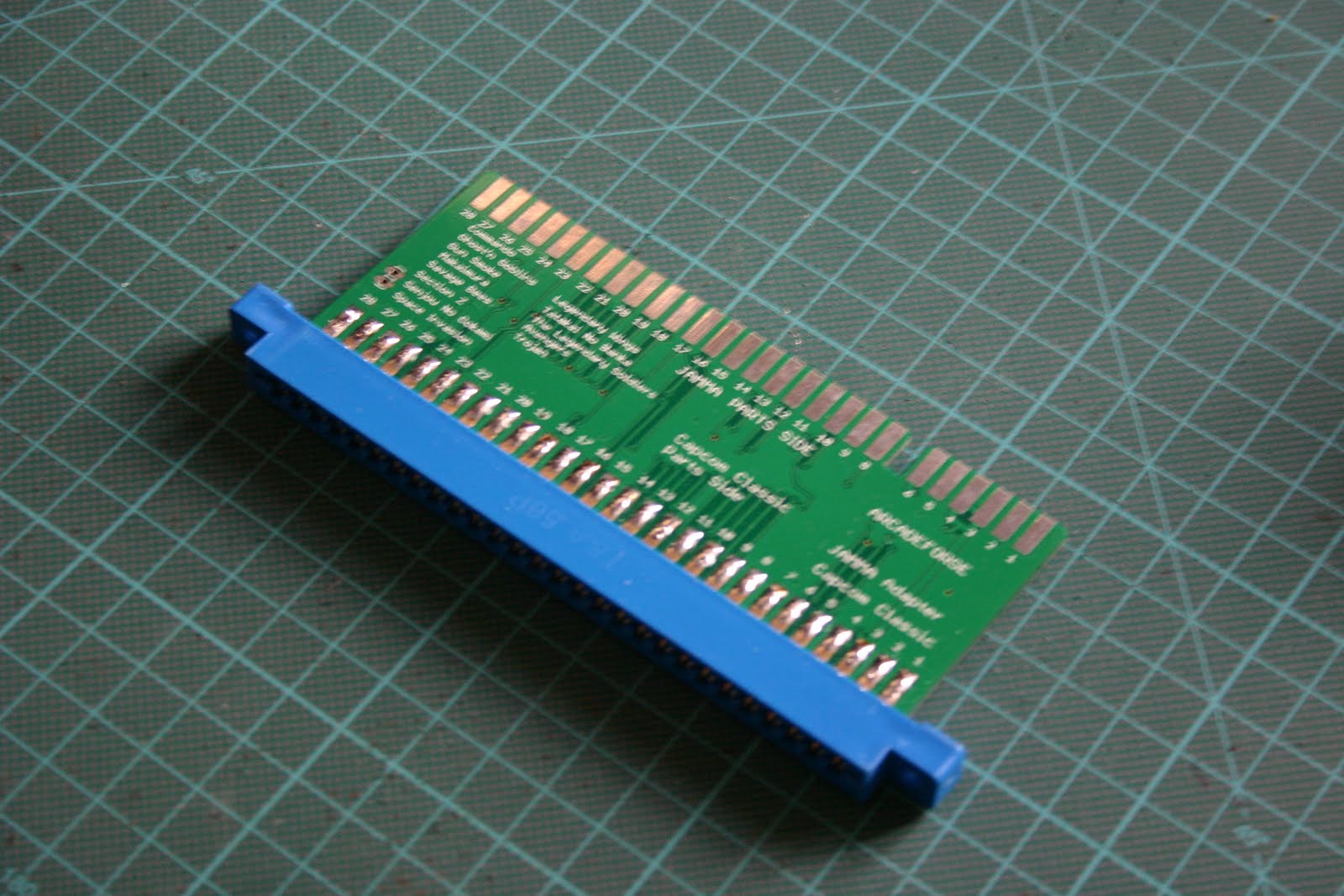

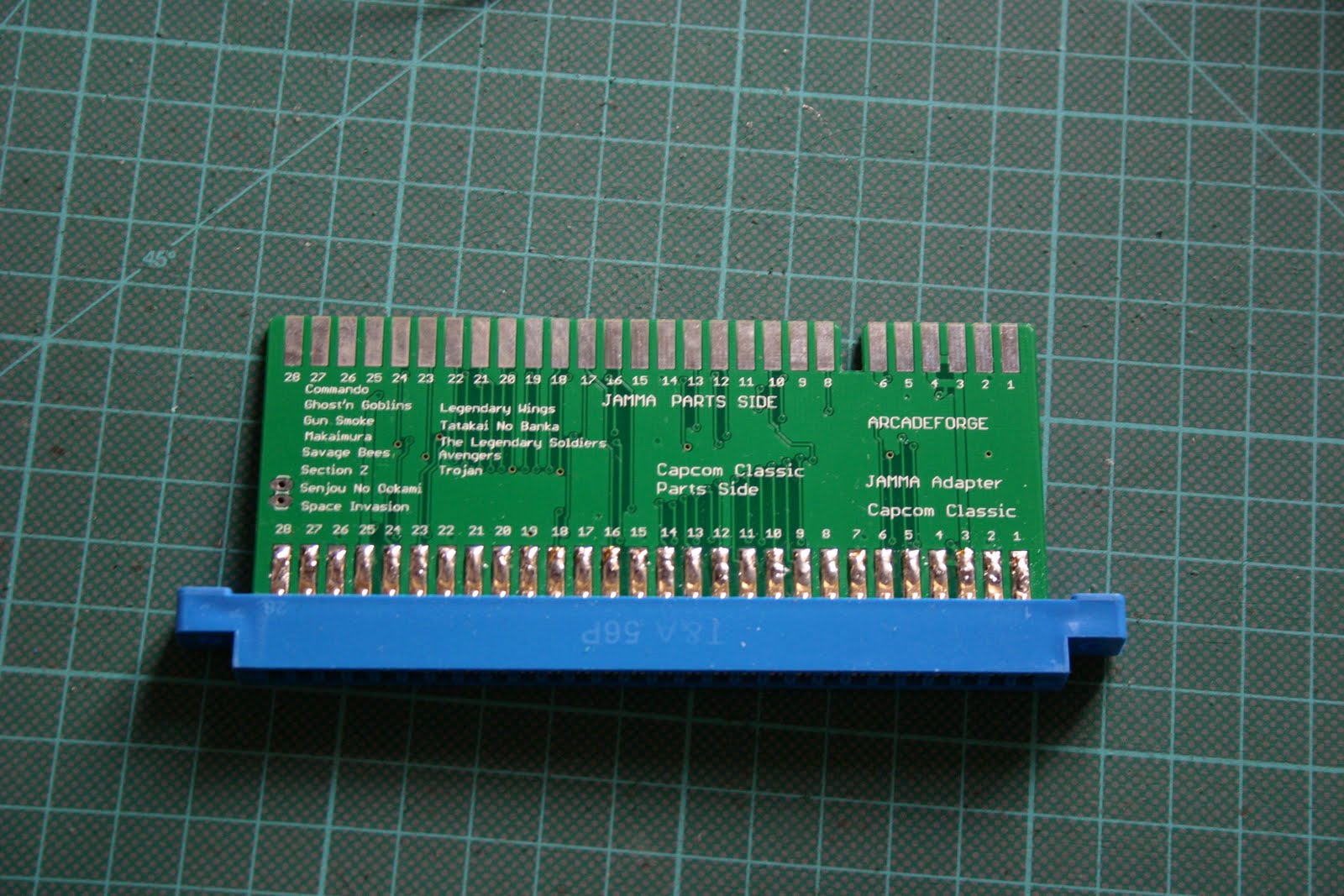

Hab dann mal das Capcom Classic Pinout fertig gelötet. Hier schon mal die Infos. Der Test steht noch aus.

Name

Year

Notes

http://2.bp.blogspot.com/-1Xgu…sEVf2Y/s1600/IMG_0004.JPG
http://2.bp.blogspot.com/-1Xgu…sEVf2Y/s1600/IMG_0004.JPG

http://2.bp.blogspot.com/-1Xgu…sEVf2Y/s1600/IMG_0004.JPG

xmas · 4. Oktober 2011

ein sega system 16 adapter wäre schön

Astrocade · 4. Oktober 2011

nur zur info: "devil world" ist JAMMA und braucht keinen Konami Classic adapter...........

bencao74 · 5. Oktober 2011

stimmt, falscher KLOV Eintrag

bencao74 · 5. Oktober 2011

du meinst das hier?

Sega System 16

Code

Component Side   Pin #     Solder Side
          -----------------------------------------------
                         GND   1   A     GND
                         GND   2   B     GND
                 +5 Volts DC   3   C     +5 Volts DC
                 +5 Volts DC   4   D     +5 Volts DC
                +12 Volts DC   5   E     +12 Volts DC
                Coin Meter 1   6   F     Coin Meter 2
                               7   H
          Player 1  Switch A   8   J     Player 2  Switch A
          Player 1  Switch B   9   K     Player 2  Switch B
          Player 1  Switch C   10  L     Player 2  Switch C
                               11  M
              Player 1  Down   12  N     Player 2  Down
                Player 1  Up   13  P     Player 2  Up
             Player 1  Right   14  R     Player 2  Right
              Player 1  Left   15  S     Player 2  Left
                               16  T
                               17  U
                               18  V
                               19  W
             Coin Switch  1    20  X     Player 1  Start Switch
             Coin Switch  2    21  Y     Player 2  Start Switch
                Test Switch    22  Z
             Service Switch    23  a
                Speaker (+)    24  b     Speaker (-)
                Monitor Red    25  c     Monitor Green
               Monitor Blue    26  d     Composite Sync
                        GND    27  e     GND
                        GND    28  f     GND

Alles anzeigen

xmas · 5. Oktober 2011

ja genau

Marcus · 5. Oktober 2011

Ein ADP auf JAMMA-Adapter wäre auch noch schön.
Die originalen Adapter von ADP sind von der Qualität her ja absolut mies und halten häufige Platinenwechsel nicht lange durch.

HIGHENDER · 5. Oktober 2011

ich will ja nicht drängeln=) aber ab wann kann man denn ... zum beeeeeeeeiiiiiispiiieeeellllll den bomb jack adapter ordern =)

bencao74 · 5. Oktober 2011

der tekhan wird noch ca. 2-4 Wochen dauern. Der muss noch erst produziert werden
