TV New - Münzfach kaputt

dode · 15. April 2013

Hallo zusammen

Ich habe folgendes Gerät
http://wiki.arcadezentrum.com/doku.php?id=universal_tv_new
Nun haben wir uns ein Just another Pandora box gekauft. Nun leider funktioniert unser Münzschlitz nicht mehr. Es werden leider keine credits mehr gezählt. Könnt ihr uns vielleicht weiterhelfen? :}
http://s7.directupload.net/images/130415/h9zunnum.jpg

http://s1.directupload.net/images/130415/r6z8ofvu.jpg

Außerdem ist unser Bild leicht nach links verrutscht.

Danke viel mal im Vorraus. Wenn ihr noch mehr Info's braucht, einfach schreiben.

Hass · 15. April 2013

Du hast die Wiki benutzt! Danke!

Münzung: Was passiert, wenn du am Münzprüfer den Mikroschalter betätigst?
Bild: Hinter der Tür vorne, ist da eine kleine Platine mit Potis?

dode · 15. April 2013

Meinst du dieses runde, silbrige Teil?

http://s1.directupload.net/images/130415/wvwjlkz8.jpg

Leider nur dass die Münze durch fällt der Kredit wird aber leider nicht angenommen.

Hass · 15. April 2013

Jau, genau das meine ich. Und jetzt noch schnell die Frage beantworten bitte.

dode · 15. April 2013

Hm... Sorry bin ein echter Neuling, was meinst du genau? Das runde ding, bei de, passierts nichts, außer das die Münze durchrutscht. Was du sonst meinen könntest weiss ich net

Hass · 15. April 2013

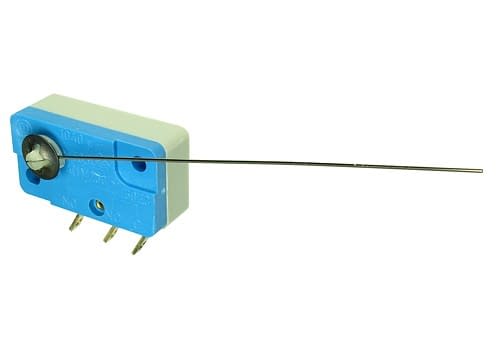

Da muss irgendwo ein Mikroschalter sein, mit langem Draht, so aussehend:

http://images.kahlhorn.de/imag…ages/popup_images/454.jpg

Ich vermute ihn auf deinem Foto rechts hinter dem runden Ding, halt da, wo unten die Münzen rausfallen. Die durchfallende Münze löst normal diesen Mikroschalter aus.

dode · 15. April 2013

Ah dass wäre dann dass hier, der Draht ist aufgerollt. Das ist dass silberne Ding welches ich meinte

http://s7.directupload.net/images/130415/dsj67ppc.jpg

Hass · 15. April 2013

Nope, der drückt nur die Münze raus.

Hass · 15. April 2013

Oh, Scheiße, der hat gar keinen Mikroschalter, glaube ich.

http://www.del-service.de/g-13.htm

dode · 15. April 2013

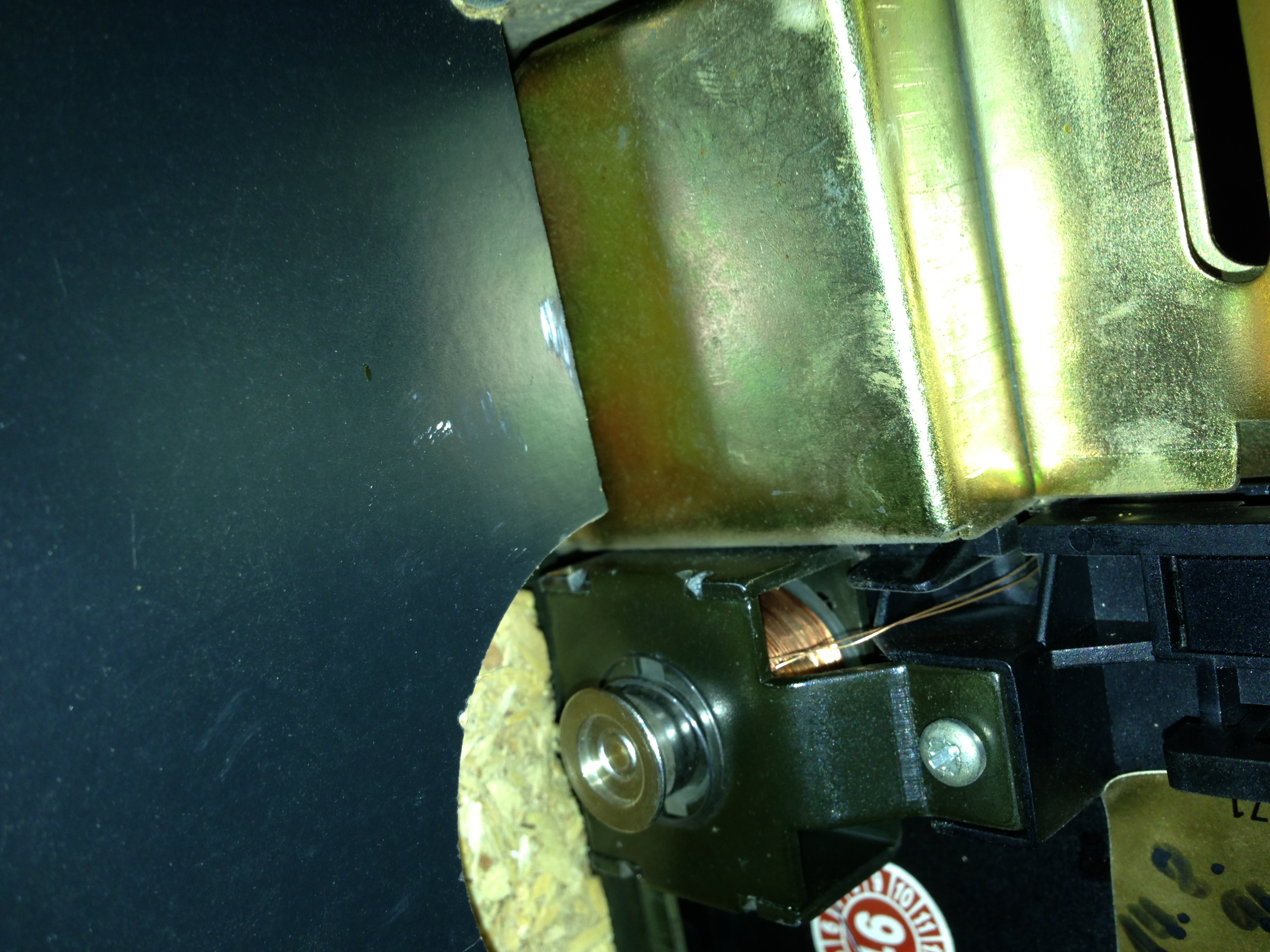

Was ich finden konnte ist dass hier
http://s14.directupload.net/images/130415/5y5uiw9n.jpg

http://s7.directupload.net/images/130415/jub7ozmd.jpg

http://s7.directupload.net/images/130415/q35jk9kq.jpg

Das einzige was wie ein Schalter aussieht ist ein kleiner Plastikhebel, der klimpert wenn eine Münze durchgeht, aber ist nirgends angeschlossen.

Hass · 15. April 2013

Das Teil ist leider ein elektronischer Münzprüfer, hatte ich gar nicht gescheckt, sorry. Hat keinen Mikroschalter. Das ist kackelige 90er Jahre-Technik, keine Ahnung von.

Just another Pandora box - das ist doch sone Multiplatine, oder? Das Ding wird man doch wohl auf Freispiel stellen können?

dode · 15. April 2013

Hm... Kann dann vielleicht die weisse Steckerbuchse auf dem ersten Bild dass Problem sein? Muss da ein Kabel rein, wenn ja wohin muss das führen?

- - - Aktualisiert - - -

HM... Wüsste nicht wie man kommt zwar in so ein Menu, aber das umstellen bringt nicht viel

http://s7.directupload.net/images/130415/7fqtpbxf.jpg

Hass · 15. April 2013

Keine Ahnung, kann sein. Hat das Teil denn schon mal funktioniert? Such doch mal nach dem passenden Stecker.

- - - Aktualisiert - - -

Notfalls kannst du auch auf der Jamma-Leiste die Pins brücken. Ground + Coin.

dode · 15. April 2013

Keine Ahnung ob das Münzfach je funktioniert hat. Haben den Kasten seit 3 Tagen wie kann man es via Jamma überbrücken?

Hass · 15. April 2013

Ja, wie gesagt, google mal Jamma. Die Jamma-Leiste solltest du finden. Dann Coin + Ground brücken.

dode · 15. April 2013

Hm... OK und was ist mit dem Teil auf dem dritten Bild im Thread? Kann man da was machen?

dode · 15. April 2013

Ach ja und danke viel mal für deine Hilfe! :}

Hass · 15. April 2013

Jo, gerne.

Wenn ich du wäre, würde ich die Kabel (besagte Pins Ground und Coin), die vom Jamma-Stecker zum Münzprüfer gehen, verfolgen und dann abschneiden und einen Button dranlöten. Das ist die schnelle Lösung.

Oder mich in die Materie etwas einarbeiten, verstehen wie der G-13 aufgebaut ist und das Problem suchen und beheben.

Oder den Menschen kontaktieren, von dem der Automat stammt.

Oder mal nach Freeplay für die Multiplatine suchen.

Oder nach dem weißen Stecker suchen.

dode · 19. April 2013

So, es funktioniert! Wir holen uns heute noch nen Button und dann haben wir das Coin-Problem mal vorübergehend gelöst

Vielen Dank für die Hilfe!

Jetzt müssen wir nur noch den Sound noch hinbekommen und dann passt das ganze (da ist jedoch mein Mitbewohner in einem anderen Thread schon dran :P)

Cheers!
